三相五線電纜色彩： A線黃色，B線藍色，C線赤色，N線藍色，PE線黃綠色或黑色。
三相五線制包含三相電的三個相線（A、B、C線）、中性線（N線）以及地線（PE線）。地線在供電變壓器側和中性線接到一同，但進入用戶側后不能當作零線運用，不然發作紊亂后就與三相四線制無異了。
國家規則，民用供電線路相線之間的電壓（即線電壓）為380V，相線和地線或中性線之間的電壓（即相電壓）均為220V。進戶線一般選用單相三線制，即三個相線中的一個和中性線（作零線）、地線。
國家規范中三相五線制規范導線色彩為：A線黃色，B線綠色，C線赤色，N線藍色，PE線黃綠雙色。
GB5023（電纜規范）里邊關于絕緣層色彩辨認的規則：

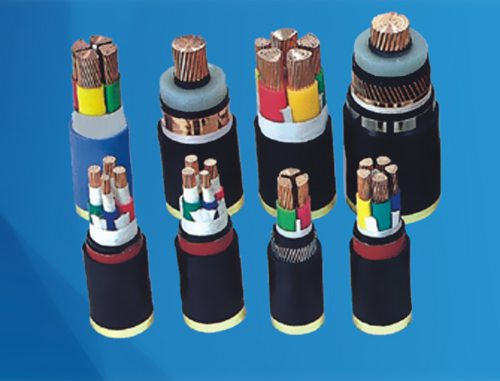

三相用電電纜色彩是黃+綠+紅+藍+黃綠雙色。
一般廠家恪守國家規則，三相用五芯電纜規范導線色彩為：A線黃色，B線綠色，C線赤色，N線藍色，PE線黃綠雙色。
